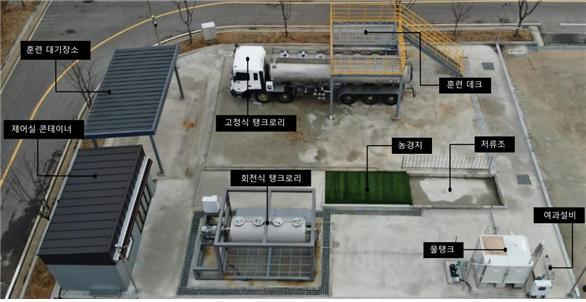

붙임1 | | 운송차량 화학사고 대응 훈련장 조감도 |
|
붙임2 | | 운송차량 화학사고 대응 훈련장 및 교보재 18개 시나리오(안) |
시설 | 사고 시나리오 | 누출지점 | 누출 형태 | 파손 위치 | 파손 유형 | 방재훈련 장비 |
탱크로리 | 차량 및 설비 노후화로 인한 누출 | 시나리오 1 | 액체 | 하부 주배관 굴곡부 | 용접부 부식 (용접부 벌어짐) | 고압누출방지호스, 케미컬 테이프, 확산 차단 |
시나리오 2 | 액체 | 경판 | 경판 찢어짐 | 누출방지창(원뿔형 백), 나무 쐐기, 확산 차단 | ||
시나리오 3 | 액체 | 하부 주배관 | 핀홀 | 누출방지슬리브, 고압누출방지호스, 케미컬 테이프, 확산 차단, 누출방지 밴드 | ||
시나리오 3-1 | 증기 | 하부 주배관 | 핀홀 | 누출방지슬리브, 고압누출방지호스, 케미컬 테이프, 확산 차단, 누출방지 밴드 | ||
작업자 부주의로 인한 맨홀 느슨함 및 안전밸브 파손 | 시나리오 4 | 액체 | 상부 맨홀 | 맨홀 느슨함 (탱크로리 상부에 물고임) | 맨홀 체결, 흡착포, 흡착붐, 확산 차단 천 | |
시나리오 5 | 액체+증기 | 상부 안전밸브 | 안전밸브 파손으로 인한 누출 | 케미컬 테이프, 확산 차단 천 | ||
차량 및 설비 노후화로 인한 누출 | 시나리오 6 | 액체 | 하부 배관 플랜지 | 플랜지 연결 볼트 풀림으로 누출 | 플랜지 배수백, 확산 차단 천 | |
시나리오 7 | 액체 | 동판 측면 | 측면 손상 유출공(핀홀) | 누출방지창(쐐기형 백), 나무 쐐기, 확산 차단 | ||
시나리오 7-1 | 액체 | 동판 측면 | 측면 손상 유출공(핀홀) | 누출방지백, 누출방지 배수백, 누출방지창(원뿔형 백), 누출방지백(자력 방식) | ||
작업자 관리 미흡으로 인한 누출 | 시나리오 8 | 액체 | 하부 플랜지 가스켓 | 하부 플랜지 가스켓 손상으로 인한 플랜지 사이로 누출 | 플랜지 배수백, 확산 차단 천 | |
시나리오 9 | 증기 | 하부 이송배관 호스 연결부 | 연결부 풀림 | 밸브 잠금, 확산 차단 천 | ||
차량 및 설비 노후화로 인한 누출 | 시나리오 10 | 증기 | 상부 맨홀 | 밸브 파손 | 확산 차단 주력, 확산 차단 천 |

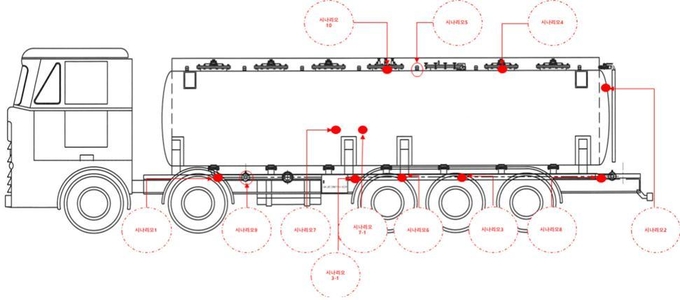

참고 1 | | 탱크로리 누출 시나리오 위치 |
참고 2 | | 교보재(회전체) 누출 시나리오(안) |
시설 | 사고 시나리오 | 누출지점 | 누출 형태 | 파손 위치 | 파손 유형 | 방재훈련 장비 |
교보재 (회전체) | 작업자 부주의로 인한 누출 | 시나리오 1 | 액체 | 상부 맨홀 | 맨홀 오픈 | 맨홀 체결 |
충격으로 인한 누출 | 시나리오 2 | 액체 | 상부 맨홀 | 맨홀 오픈 | 맨홀 체결 | |
작업자 부주의로 인한 누출 | 시나리오 3 | 액체 | 상부 맨홀 | 맨홀 오픈 | 맨홀 체결 | |
충격으로 인한 누출 | 시나리오 4 | 액체 | 상부 맨홀 | 맨홀 오픈 | 맨홀 체결 | |
차량 및 설비 노후화로 인한 누출 | 시나리오 5 | 액체 | 하부 주배관 굴곡부 | 용접부 부식 | 고압누출방지호스, 케미컬 테이프 | |
시나리오 6 | 액체 | 하부 주배관 | 핀홀 | 누출방지슬리브, 고압누출방지호스, 케미컬 테이프, 누출방지 밴드 | ||
작업자 관리 미흡으로 인한 누출 | 시나리오 7 | 액체 | 하부 배관(플랜지) | 플랜지 연결볼트 풀림으로 플랜지 사이로 누출 | 플랜지 배수백, 확산 차단 천 | |
시나리오 8 | 액체 | 하부 플랜지 가스켓 | 플랜지 사이 가스켓 손상으로 인한 프랜지 사이로 누출 | 플랜지 배수백, 확산 차단 천 |

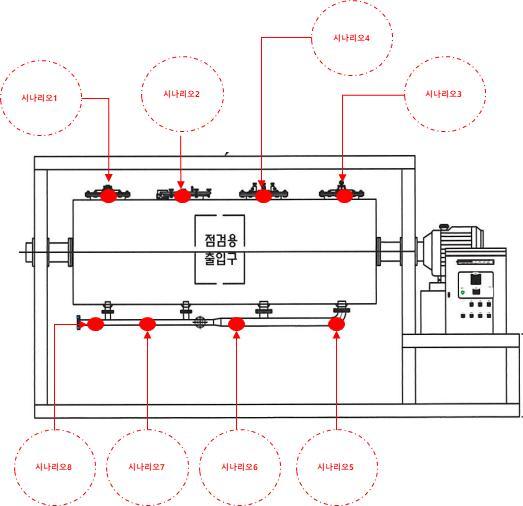

참고 3 | | 교보재(회전체 누출) 시나리오 위치 |
